Detalii produs
Disc zirconiu ULTRA 3D Pro ML Lumix – zirconiu multilayer CAD/CAM pentru restaurări dentare
Bloomden Lumix 3D este un disc de zirconiu multilayer pentru tehnologia CAD/CAM, destinat realizarii restaurarilor dentare monolitice. Fata de un disc de zirconiu monolayer sau pre-nauntat uniform, Lumix 3D integreaza un gradient simultan de culoare, transluciditate si rezistenta mecanica in cadrul aceluiasi disc.
Materialul este certificat CE si se incadreaza in categoria zirconiei cu transluciditate ridicata (high translucent multilayer zirconia).
Materialul este conceput pentru restaurări unde sunt necesare atât rezistență mecanică, cât și tranziție graduală de culoare și transluciditate.
Avantaje
- Gradient trilateral integrat in disc – culoare, transluciditate si rezistenta tranziteaza gradual in acelasi material, fara stratificare ceramica suplimentara obligatorie
- Rezistenta la flexiune 800–1200 MPa pe intreaga structura multilayer – intervalul acopera atat cerintele pentru zona anterioara cat si pentru zona posterioara, intr-un singur tip de disc
- Transluciditate maxima < 49% in zona incizala – mai apropiata optic de smaltul natural; zona cervicala ramane mai opaca, mimand comportamentul vizual al dentinei

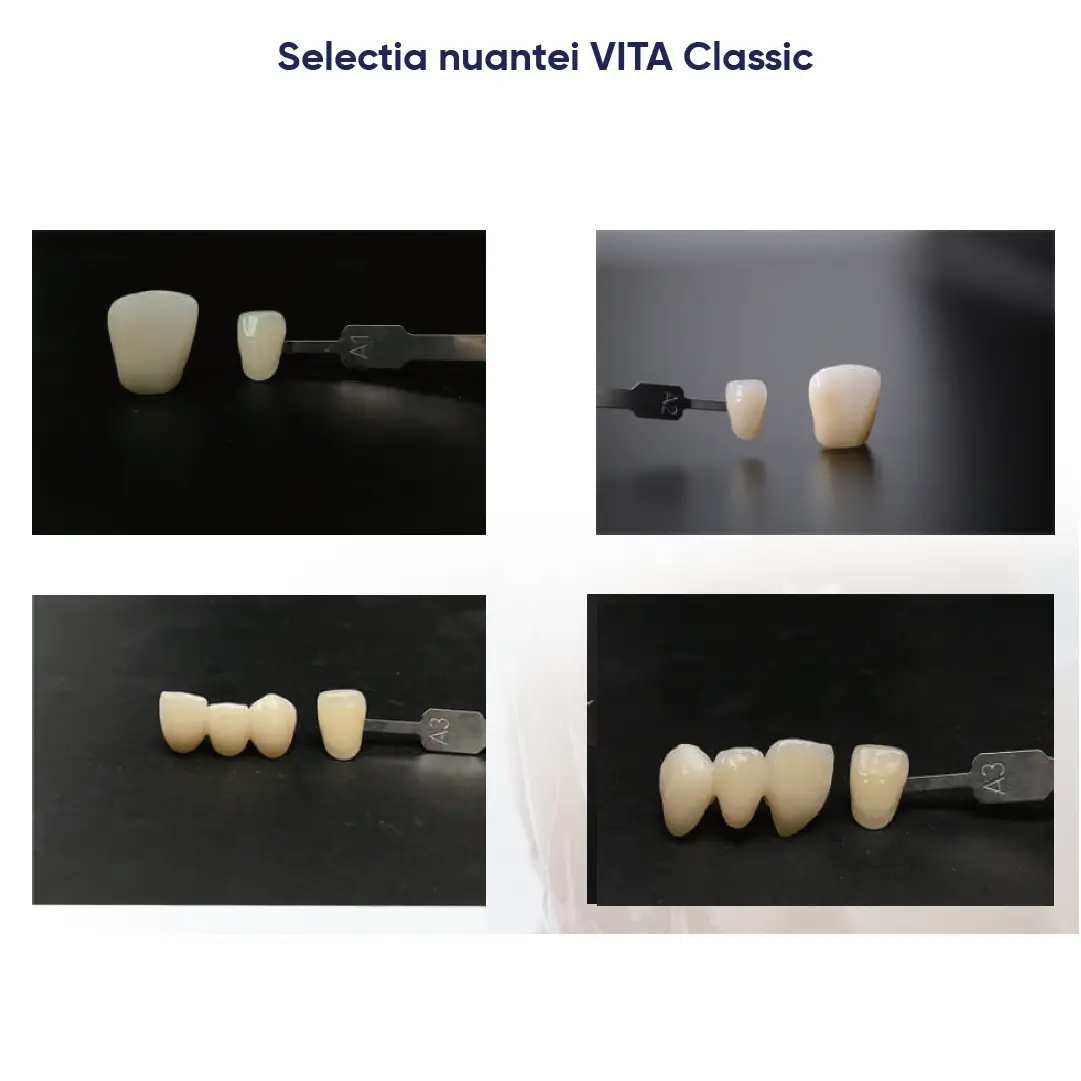

- 20 de nuante disponibile (16 Vita Classic + 4 Bleach) – selectie precisa a culorii pentru fiecare caz

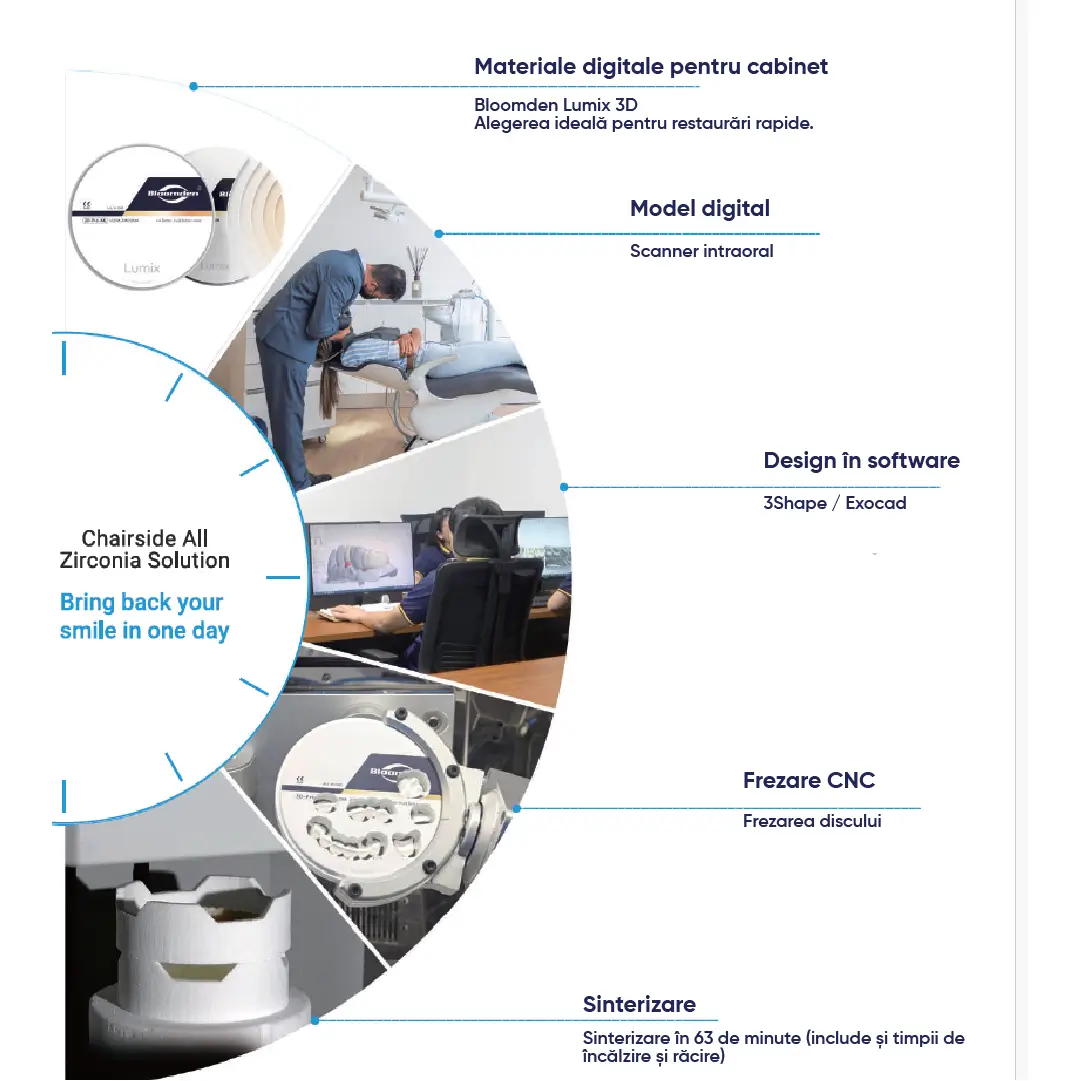

- Compatibil cu sinterizarea rapida – in combinatie cu cuptorul Profire Speed Pro, ciclul dureaza aproximativ 63 de minute, permitand livrare in aceeasi zi
- Rezistenta la imbatranire (aging resistance) – formula materialului limiteaza transformarea de faza din cubic in monoclinic la sub 15% la suprafata dupa testare hidrotermala
- Uzura redusa a smaltului antagonist
- Biocompatibil – citotoxicitate nivel 0, radioactivitate sub pragul de siguranta (< 0.1 Bq/g)
Avantajele discului de zirconiu ULTRA 3D Pro ML Lumix pentru tehnicianul dentar
- 1. Structură multilayer integrată
- Discul are tranziție graduală între:
- culoare
- transluciditate
- rezistență
- Pentru tehnician:
- aspect mai natural direct din disc
- reducerea etapelor suplimentare de caracterizare
- tranziție mai uniformă între zona cervicală și incizală

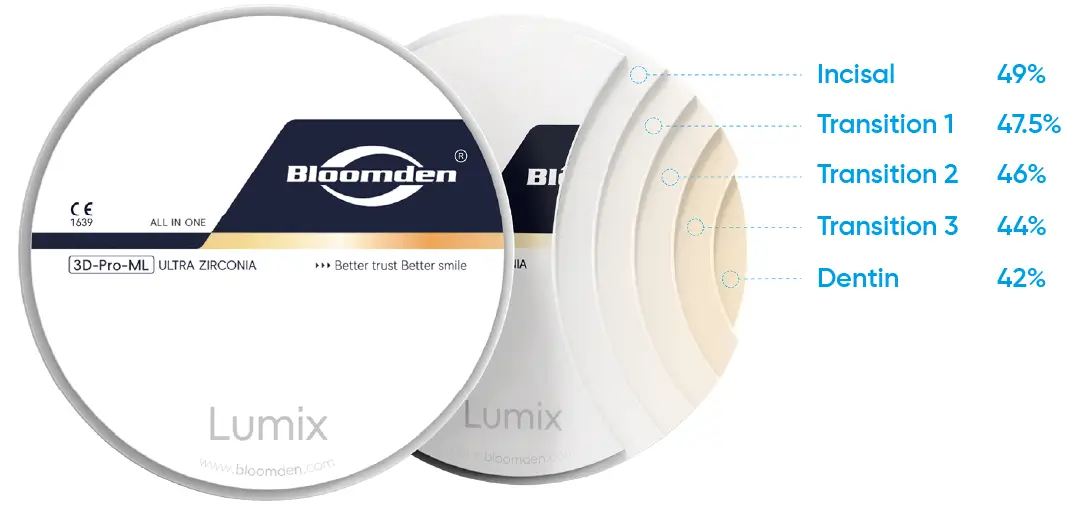

- 2. Gradient de transluciditate
- până la 49% transluciditate în zona incizală
- aproximativ 42% în zona cervicală
- Pentru tehnician:
- diferențiere vizuală între zonele restaurării
- aspect mai apropiat de structura dentară naturală
- potrivit pentru restaurări monolitice estetice
- 3. Gradient de rezistență mecanică
- Rezistență la flexiune:
- 800–1200 MPa
- Structura este gândită astfel încât:
- zona cervicală să aibă rezistență mai mare
- zona incizală să aibă transluciditate mai ridicată
- Pentru tehnician:
- combinație între estetică și rezistență
- utilizare atât în zona anterioară, cât și posterioară
4. Potrivit pentru restaurări monolitice
-
- Discul este destinat lucrărilor:
- full contour
- monolitice CAD/CAM
- Pentru tehnician:
- reducerea etapelor de stratificare ceramică
- workflow mai rapid
- reducerea riscului asociat ceramicii stratificate
- 5. Compatibilitate CAD/CAM standard
- majoritatea sistemelor CAD/CAM pentru zirconiu
- integrare în workflow digital existent
- fără necesitatea unor adaptoare speciale (în funcție de sistem)
- 6. Conținut ridicat de zirconiu
- Compoziție:
- ZrO₂ + HfO₂ + Y₂O₃ ≥ 99%
- Pentru tehnician:
- material destinat restaurărilor dentare CAD/CAM
- structură ceramică specifică zirconiei dentare

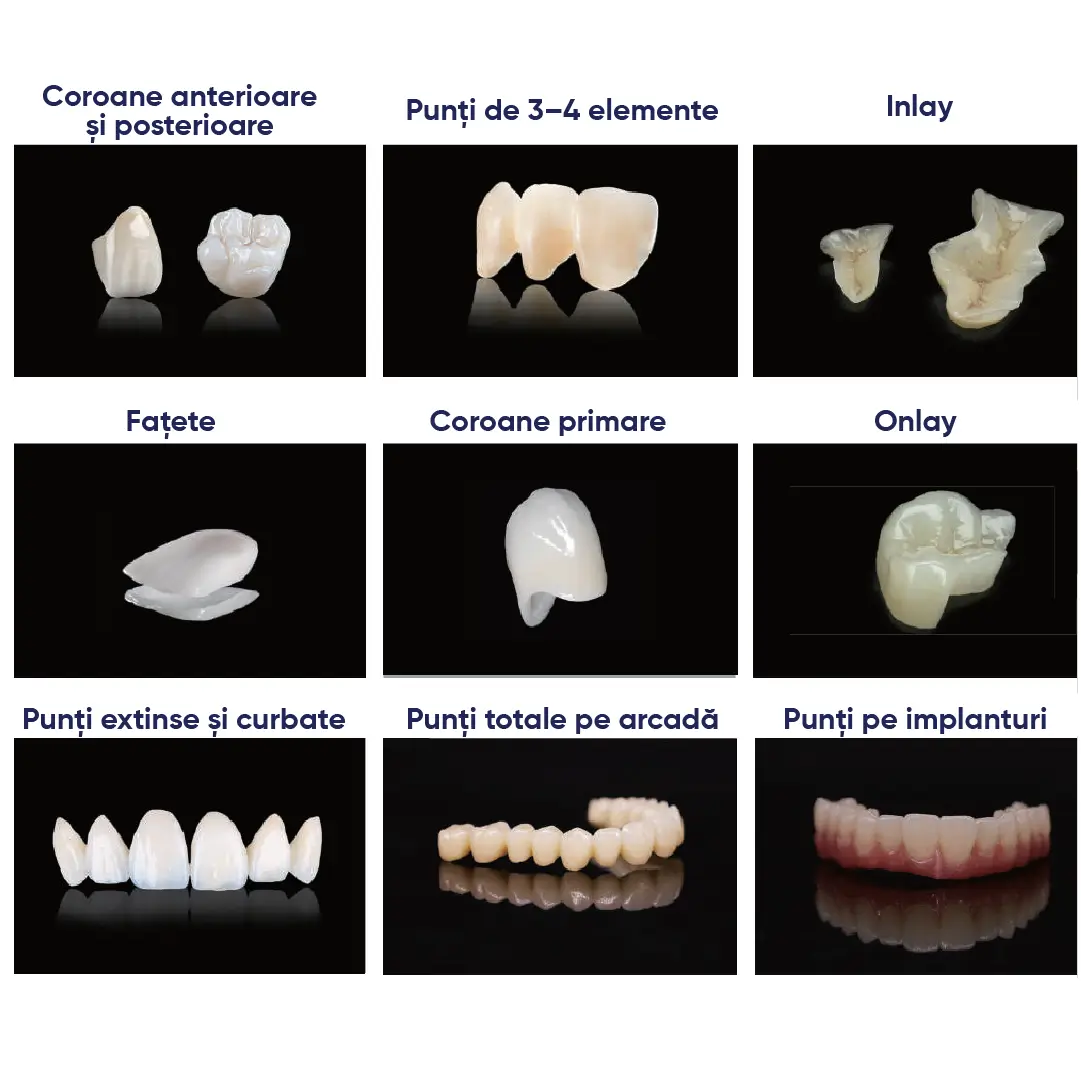

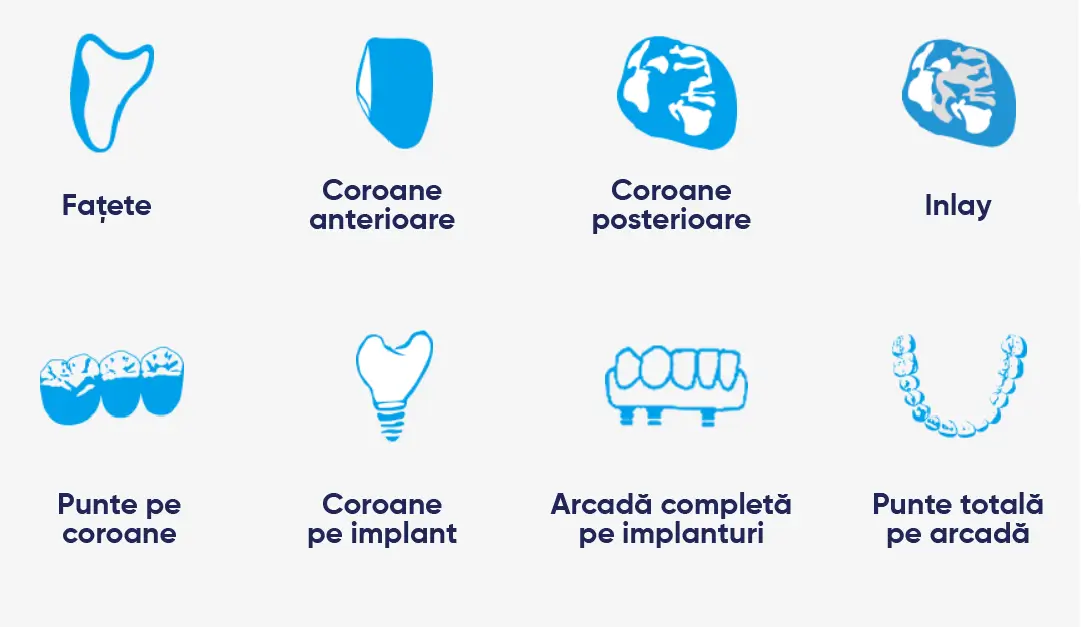

ULTRA 3D Pro ML Lumix este utilizat pentru realizarea:
- coroanelor monolitice
- punților dentare
- fațetelor
- restaurărilor full contour
- restaurărilor pe arcadă extinsă
Structură multilayer cu tranziție graduală între:
- culoare
- transluciditate
- rezistență
Beneficii în laborator
- tranziție multilayer integrată în material
- proces digital CAD/CAM standardizat
- utilizare pentru restaurări monolitice
- combinație între rezistență și transluciditate conform structurii multilayer
Ce înseamnă zirconiu multilayer
Un zirconiu multilayer este un material care integrează mai multe straturi în același disc.
Aceste straturi diferă prin:
- transluciditate
- nuanță
- proprietăți mecanice
Technical Specifications – ULTRA Lumix-3D
| ZrO₂ + HfO₂ + Y₂O₃ | ≥98% |
|---|---|
| Y₂O₃ | 4.5%–8.0% |
| Density Before Sintering | 3.15 ± 0.05 g/cm³ |
| Density After Sintering | 6.07 ± 0.01 g/cm³ |
| CTE (25–500°C) | 10.5 ± 0.5 K⁻¹ |
| Flexural Strength After Sintering | 800–1200 MPa |
| Aging Surface Monoclinic Phase Content | <15% |
| Light Transmittance | <49% |
| Chemical Solubility After Sintering | <100 μg/cm² |
| Cytotoxicity | Level 0 |
| Radioactivity | <0.1 Bq/g |

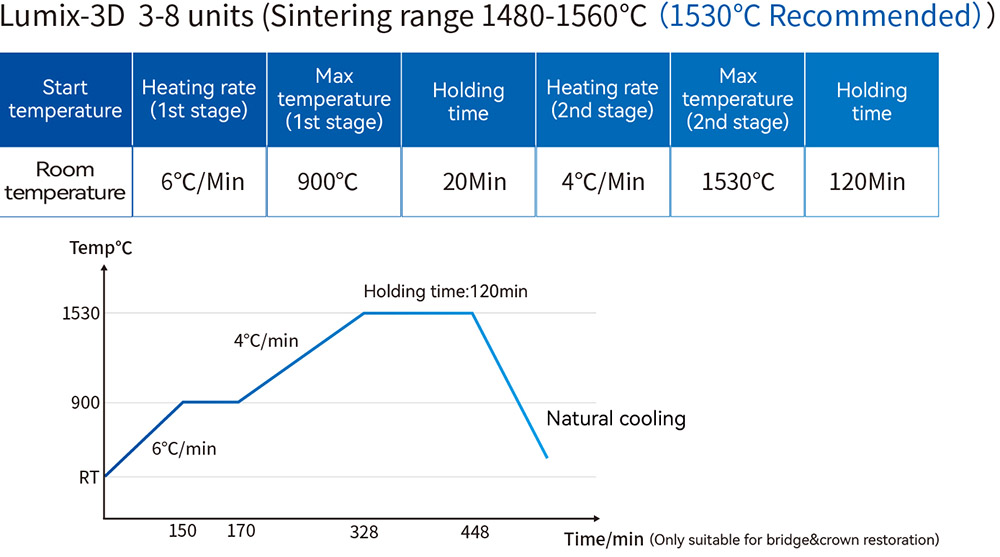

| Sintering Temperature | 1480°C |
| Systems | 98 mm / 95 mm / 92 × 75 mm |
| Thickness | 12 mm / 14 mm / 16 mm / 18 mm / 20 mm / 22 mm / 25 mm / 30 mm |
| Shades | A1 A2 A3 A3.5 A4 / B1 B2 B3 B4 / C1 C2 C3 C4 / D2 D3 D4 / BL1 BL2 BL3 BL4 |
Întrebări frecvente
Ce este ULTRA 3D Pro ML Lumix?
Un disc din zirconiu multilayer pentru restaurări dentare CAD/CAM.
Ce rezistență are?
Conform producătorului, rezistența la flexiune este între 800 și 1200 MPa.
Ce nivel de transluciditate are?
Conform documentației Bloomden, transluciditatea ajunge până la 49% în zona incizală.
Pentru ce tip de lucrări este utilizat?
Pentru coroane, punți și restaurări monolitice realizate CAD/CAM.
